Toyota Highlander Service Manual: Components

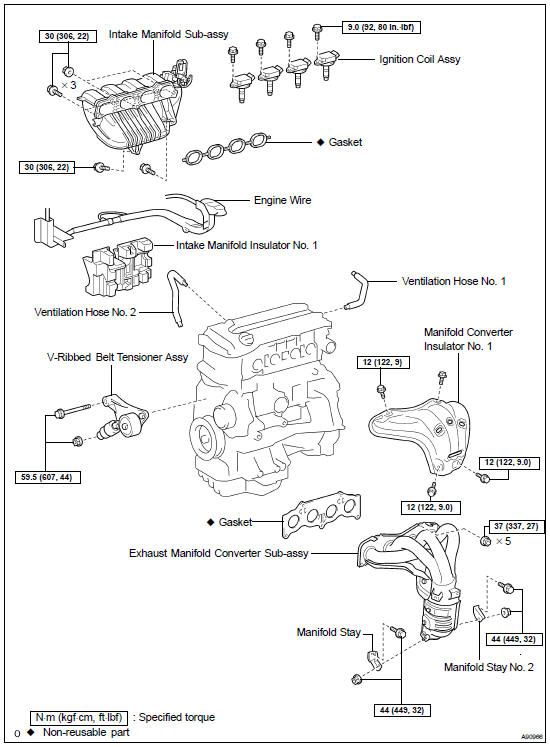

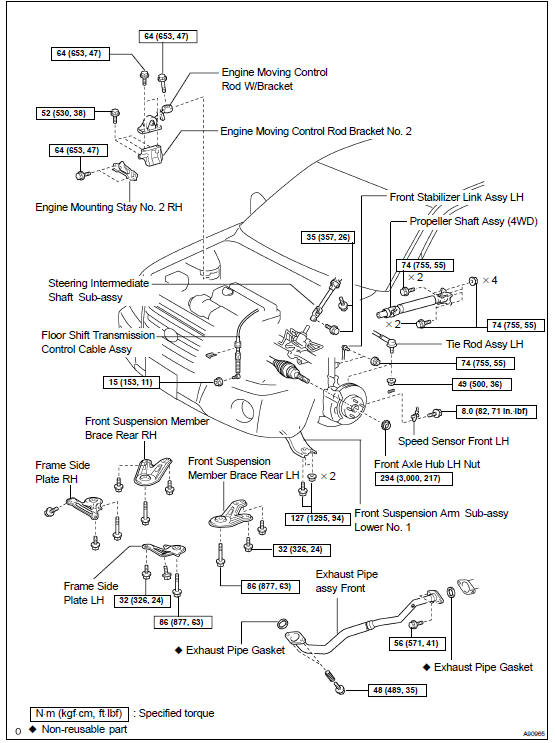

Components

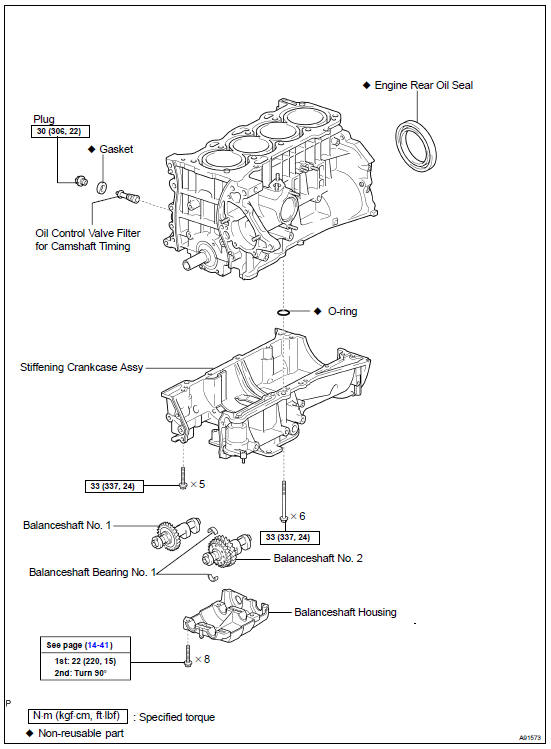

Components

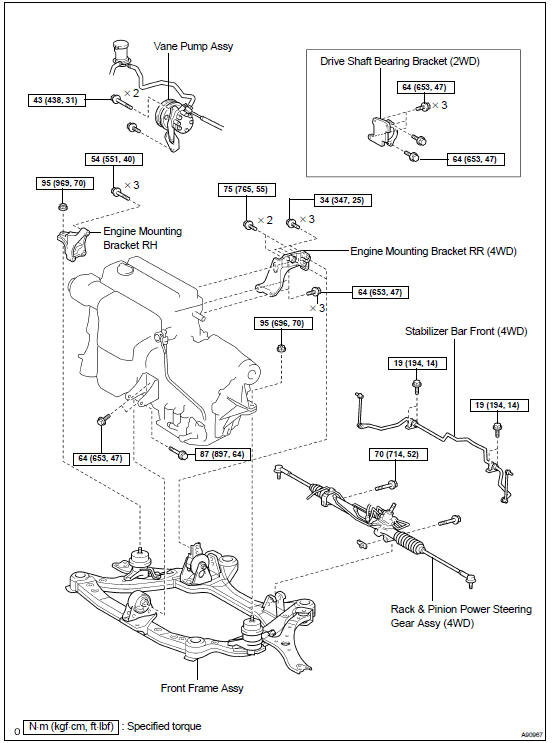

Components

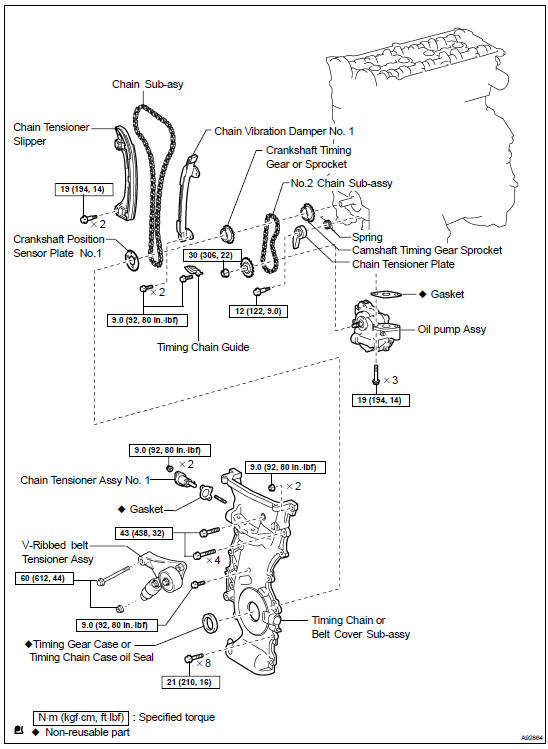

Components

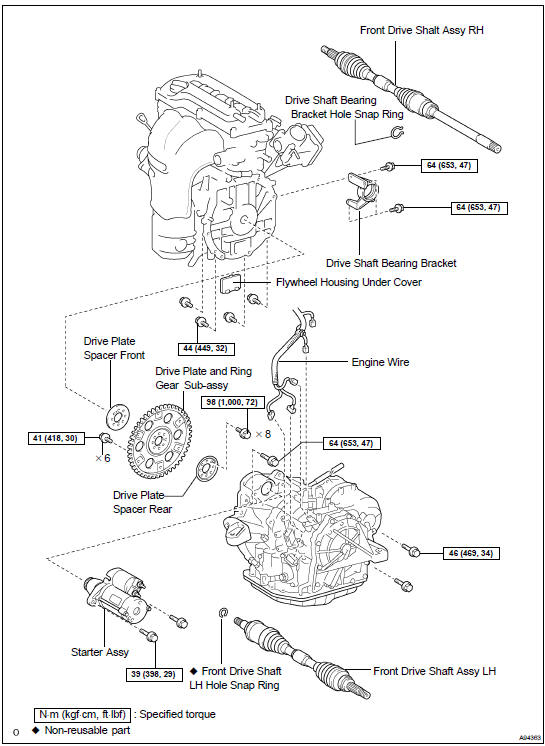

Components

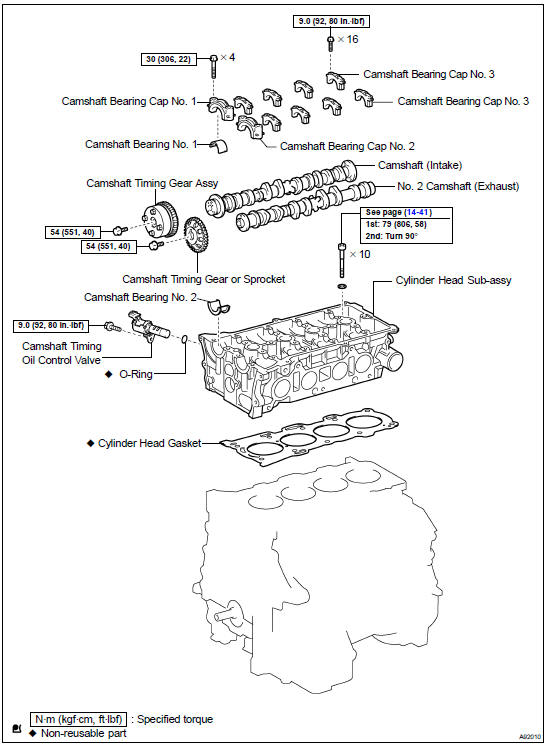

Components

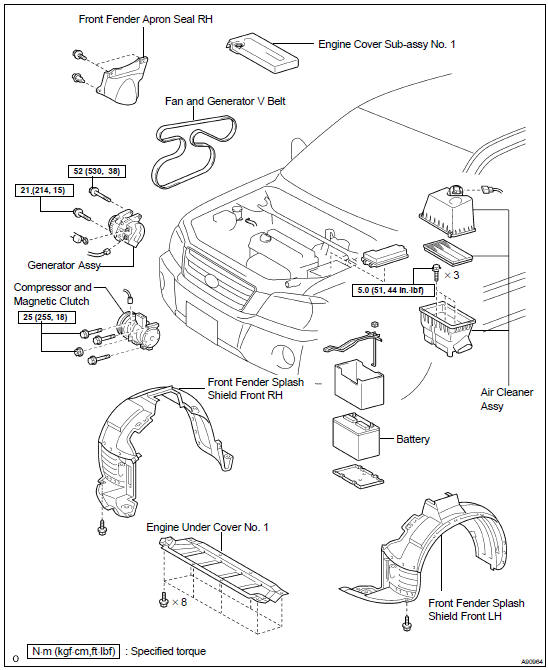

Components

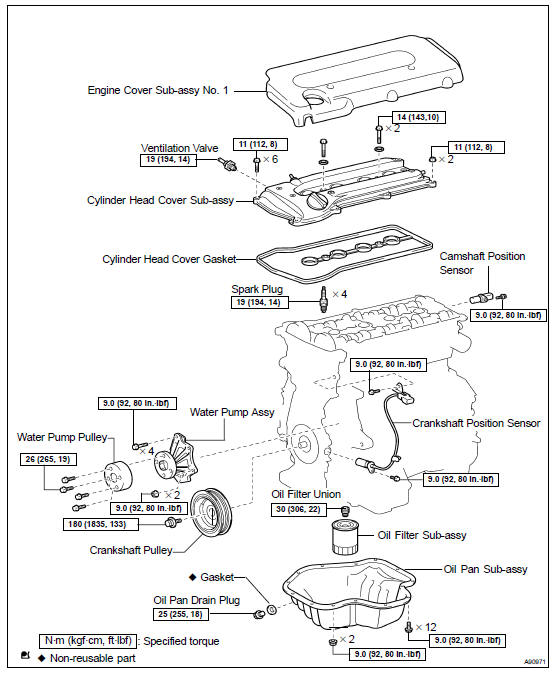

Components


Components


Partial engine ASSY (2AZ-FE)
...

Replacement
1. WORK FOR PREVENTING GASOLINE FROM SPILLING OUT (See page 11-1 ) 2. REMOVE FRONT WHEEL 3. REMOVE ENGINE UNDER COVER NO.1 4. REMOVE FRONT FENDER SPLASH SHIELD FRONT RH 5. REMOVE FRONT FENDER SPLA ...
